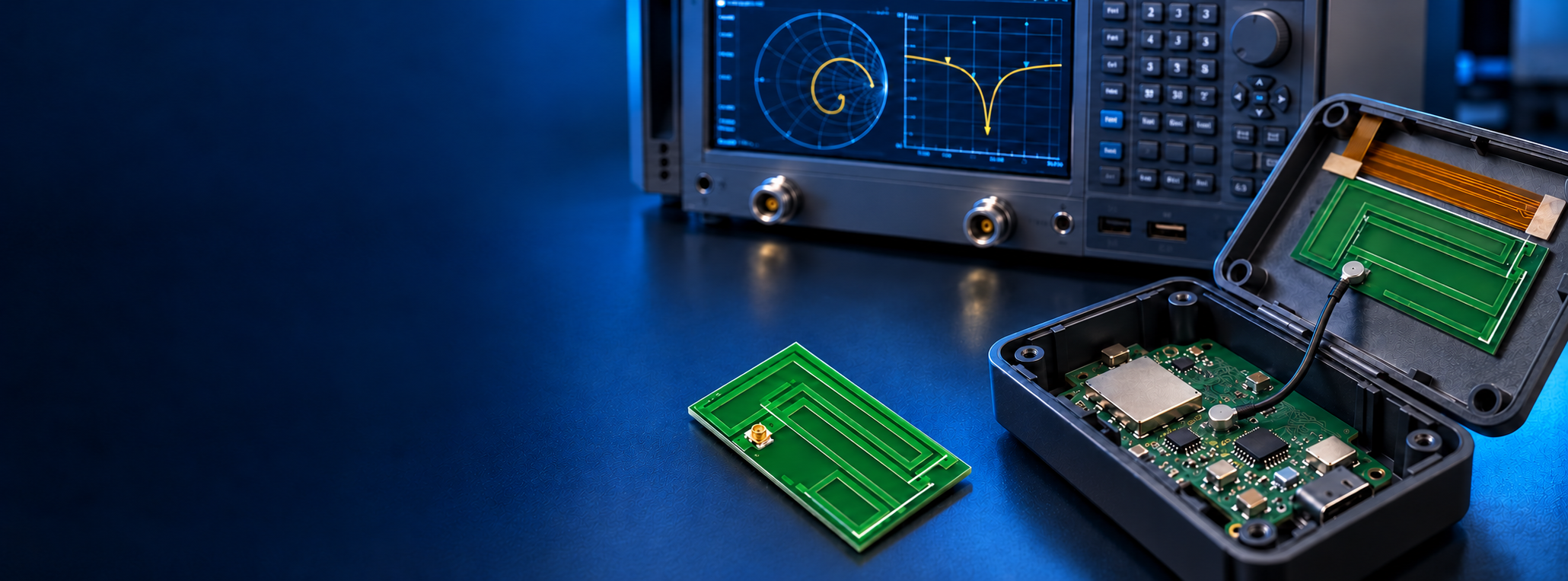

Technische Illustration: Integrierte / Embedded Antennen

AUFTRAGSENTWICKLUNG

Embedded-Antennen, die im fertigen Gerät funktionieren.

Wir entwickeln integrierte Antennen für kompakte Funkgeräte, IoT-Sensoren, mobile Elektronik und Biotech-Geräte. Die Abstimmung erfolgt mit Leiterplatte, Gehäuse, Batterie und den tatsächlichen Einbaubedingungen.

01 / TECHNIK & ENTWICKLUNG

PCB, FPC oder separate Antennenstruktur?

Wir wählen die Antennenform nach Frequenz, Bauraum und Produktionsanforderungen. Eine Leiterplattenantenne kann Teil der Hauptplatine sein; eine FPC- oder Drahtantenne erlaubt eine andere Positionierung im Gehäuse. Die Entscheidung fällt anhand des vollständigen Einbaus.

02 / TECHNIK & ENTWICKLUNG

Matching und Leiterplattenübergänge

Wir optimieren nicht nur den Strahler. Pads, Bauteilanschlüsse, Referenzflächen und Lagenwechsel beeinflussen den Übergang vom Funkchip zur Antenne. Das Anpassnetzwerk wird im funktionsfähigen Gerät dimensioniert.

03 / TECHNIK & ENTWICKLUNG

Validierung im Gehäuse

Wir vergleichen Simulation und Muster und prüfen die Antenne mit dem vorgesehenen Gehäuse. Änderungen an Kunststoff, Batterieposition oder Kabelverlauf werden technisch bewertet, bevor das Design freigegeben wird.

DREI WEGE ZUR PASSENDEN LÖSUNG

Neu entwickeln. Bestehendes optimieren. Produkte anpassen.

01

Neuentwicklung

Wir entwickeln Geometrie, Schaltung und Integration anhand Ihrer Frequenzbänder, Einbaubedingungen und messbaren Zielwerte.

02

Optimierung

Wir analysieren vorhandene Muster und Unterlagen, ermitteln die Ursache von Verlusten oder unzureichender Performance und setzen gezielte Änderungen um.

03

Produktanpassung

Wir prüfen eine vorhandene Sevskiy-Lösung und passen Frequenzabstimmung, Anschlüsse oder Einbau an. Auf Wunsch übernehmen wir die Massenfertigung.

UNSER VORGEHEN

Vom Anforderungsprofil zur geprüften Ausführung.

  1. 01

    Anforderungen und Schnittstellen

    Wir klären Frequenzplan, Bauraum, mechanische Umgebung, Versorgung, Anschlüsse und Prüfkriterien. Vorhandene CAD-, Schaltungs- und Messdaten fließen ein.

  2. 02

    Auslegung und Simulation

    Wir vergleichen geeignete Konzepte, dimensionieren Schaltung beziehungsweise Geometrie und simulieren kritische elektromagnetische Strukturen und Übergänge.

  3. 03

    Muster und messtechnischer Abgleich

    Wir bauen Prototypen, messen unter definierten Bedingungen und stimmen das Design anhand des Vergleichs zwischen Modell und realem Aufbau ab.

  4. 04

    Freigabe und Massenfertigung

    Wir dokumentieren die vereinbarte Ausführung und das Prüfkonzept. Produktionsbetreuung und Übernahme der Massenfertigung werden nach Bedarf vereinbart.

IHR ERGEBNIS

Technisch nachvollziehbar und für den nächsten Schritt vorbereitet.

Das Ergebnis umfasst Antennendesign, Matching, Einbauempfehlungen und Messdaten. Ein bestehendes Gerät kann optimiert werden; ein geeignetes Serienprodukt lässt sich alternativ an Ihre Einbausituation anpassen.

HÄUFIGE FRAGEN

Technische Fragen zur Zusammenarbeit.

Warum muss eine Antenne im Gehäuse abgestimmt werden?

Dielektrische und leitende Teile verändern Resonanz, Impedanz und Strahlungsverhalten. Eine Messung einer frei liegenden Antenne ersetzt deshalb die Bewertung im fertigen Gerät nicht.

Unterstützen Sie auch unser bestehendes PCB-Layout?

Ja. Wir prüfen den HF-Pfad einschließlich Masseführung, Anpassnetzwerk und Übergängen und schlagen konkrete Änderungen am Layout und an der Antennenintegration vor.
