Nuovo sviluppo
Sviluppiamo la geometria, il circuito e l'integrazione attorno alle vostre bande di frequenza, condizioni di installazione e obiettivi prestazionali misurabili.
SVILUPPO SU MISURA

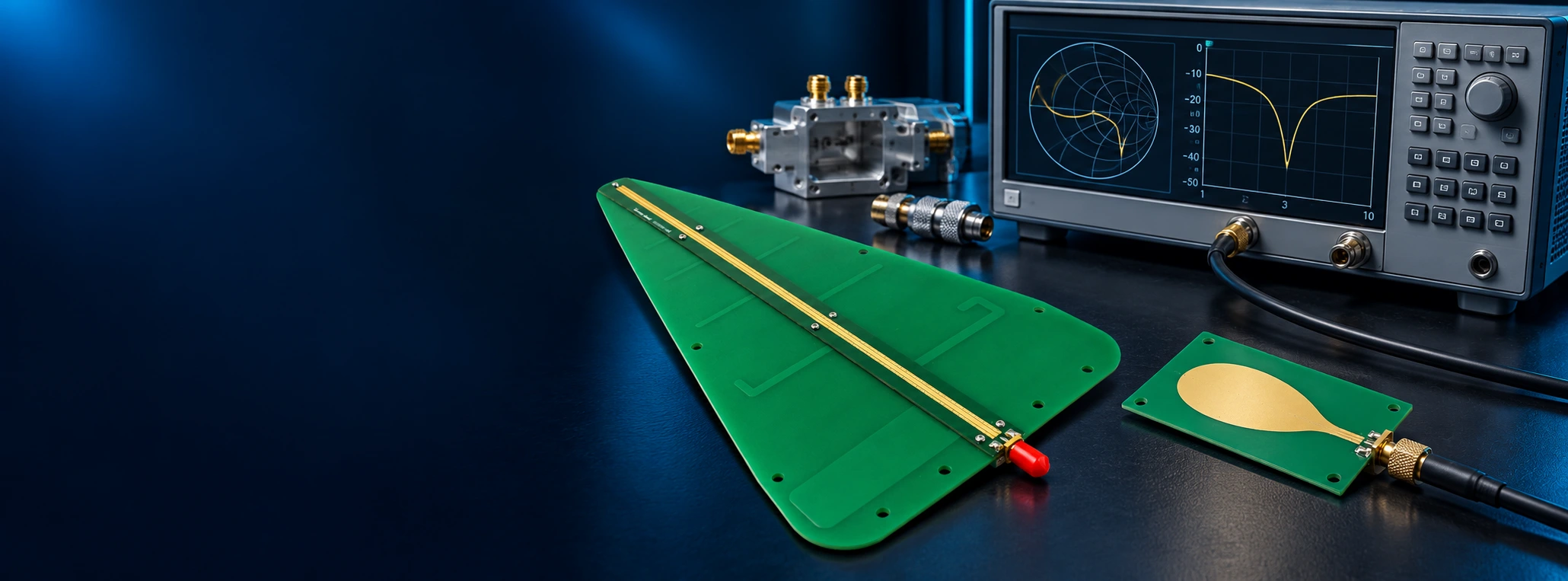

Antenne a banda larga e UWB per un ampio intervallo di frequenze utilizzabile.
Sviluppiamo antenne a banda larga per sistemi wireless, di misura e di posizionamento. Le strutture Vivaldi, log-periodiche e planari sono progettate per esigenze di larghezza di banda, direttività, polarizzazione e installazione.
01 / TECNOLOGIA E SVILUPPO
Scelta del tipo di antenna per l'applicazione
Un'antenna di ricezione a banda larga, un'antenna di misurazione direzionale e un'antenna compatta UWB hanno priorità diverse. Progettiamo la geometria attorno alla gamma di frequenza e alla copertura spaziale richieste.
- Antenne a fessura rastremata e Vivaldi per soluzioni direttive a banda larga.
- Antenne logaritmiche e strutture planari a banda larga.
- Polarizzazione lineare, doppia o circolare a seconda delle esigenze dell'impianto.
02 / TECNOLOGIA E SVILUPPO
Alimentazione a banda larga e integrazione
Il collegamento coassiale e il passaggio alla struttura dell'antenna devono funzionare su tutto il campo operativo. Teniamo conto del percorso della linea di trasmissione, del bilanciamento e degli effetti del cavo e della disposizione di montaggio.
- Controllo e adattamento dell'impedenza a banda larga.
- Transizioni da cavo coassiale a PCB e collegamenti di massa.
- Accoppiamento alla custodia del dispositivo e modifiche nel diagramma di radiazione attraverso la frequenza.
03 / TECNOLOGIA E SVILUPPO
Controllo delle prestazioni dipendenti dalla frequenza
Definiamo la larghezza di banda utilizzabile attraverso i criteri di prestazione concordati. Un valore S11 basso su un ampio intervallo da solo non stabilisce se il guadagno, la polarizzazione e il diagramma di radiazione sono adatti all'applicazione.
- Adattamento d’impedenza, efficienza e guadagno realizzato nell’intero intervallo di frequenze.
- Schemi di radiazione e polarizzazione a frequenze di test selezionate.
- Per le applicazioni UWB, il ritardo di gruppo e la risposta all'impulso possono essere valutati come ulteriore ambito di misurazione concordato.
TRE VIE VERSO LA GIUSTA SOLUZIONE
Sviluppare un nuovo design. Ottimizza una soluzione esistente. Personalizza i prodotti.
Ottimizzazione
Analizziamo campioni e documentazione esistenti, identifichiamo le cause delle perdite o delle prestazioni insufficienti e implementiamo modifiche mirate.
Personalizzazione del prodotto
Valutiamo una soluzione Sevskiy esistente e ne adattiamo la sintonizzazione della frequenza, i connettori o l'installazione. Possiamo intraprendere la produzione in serie su richiesta.
IL NOSTRO APPROCCIO
Dai requisiti a un progetto testato.
- 01
Requisiti e interfacce
Chiariamo il piano delle frequenze, lo spazio disponibile, l'ambiente meccanico, l'alimentazione, i collegamenti e i criteri di test. Nella valutazione sono inclusi i dati CAD, gli schemi e le misurazioni esistenti.
- 02
Progettazione e simulazione
Confrontiamo concetti adatti, progettiamo il circuito o la geometria e simuliamo strutture e transizioni elettromagnetiche critiche.
- 03
Prototipi e affinamento basato sulle misure
Costruiamo prototipi, misuriamo in condizioni definite e perfezioniamo il progetto confrontando il modello con l'assemblaggio reale.
- 04
Approvazione del progetto e produzione in serie
Documentiamo la configurazione concordata e il piano di test. Il supporto alla produzione e la produzione in serie vengono concordati secondo necessità.
I VOSTRI PRODOTTI
Tecnicamente documentato e pronto per la fase di sviluppo successiva.
Riceverai un'antenna a banda larga con un raggio operativo definito, alimentazione e guida all'integrazione. Valutiamo anche se un'antenna a banda larga Sevskiy esistente può essere adattata.
DOMANDE FREQUENTI
Domande tecniche su come lavorare con noi.
Banda larga e UWB sono la stessa cosa?
La banda larga descrive un'ampia gamma di frequenze utilizzabili. UWB si riferisce a una particolare applicazione di sistema o larghezza di banda del segnale. L'antenna deve adattarsi al piano di frequenza e ai requisiti dello specifico sistema UWB.
È possibile regolare la direttività e la polarizzazione?
Sì. Progettiamo la geometria del radiatore, alimentiamo e, ove appropriato, più elementi dell'antenna di conseguenza e valutiamo le prestazioni nell'intervallo di frequenza richiesto.
COME PUNTO DI PARTENZA
Esplora il gruppo di prodotti pertinente →I TUOI REQUISITI RF
Sviluppiamo insieme la soluzione d’antenna e RF più adatta.
Collaboriamo con voi per determinare se un nuovo design, un'ottimizzazione o una personalizzazione del prodotto è l'approccio giusto.
