Nuovo sviluppo
Sviluppiamo la geometria, il circuito e l'integrazione attorno alle vostre bande di frequenza, condizioni di installazione e obiettivi prestazionali misurabili.
SVILUPPO SU MISURA

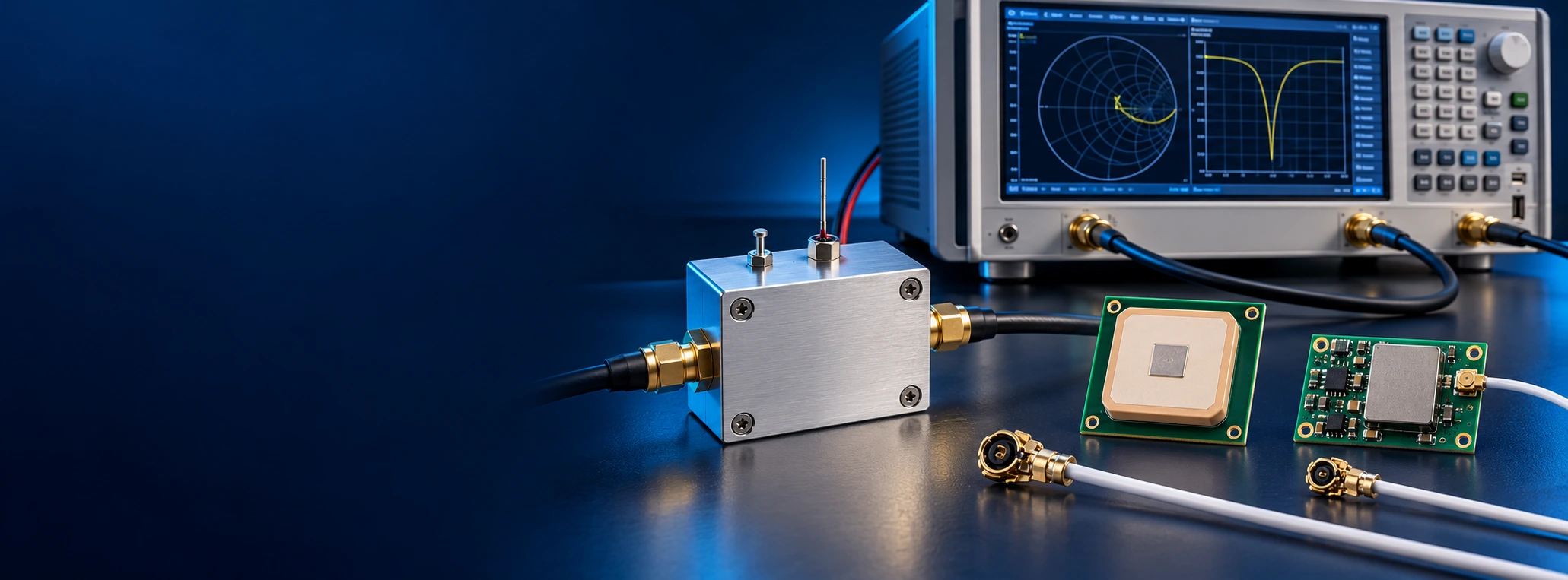

Antenne attive: sviluppo congiunto dell’elemento radiante e del front-end di ricezione.
Combiniamo lo sviluppo dell'antenna con amplificatori a basso rumore, filtri e progettazione di alimentatori. Soprattutto con segnali ricevuti deboli, l'intera catena determina la qualità del segnale utilizzabile.
01 / TECNOLOGIA E SVILUPPO
Le prestazioni del ricevitore iniziano prima dell’LNA
Le perdite tra l’antenna e il primo amplificatore influiscono direttamente sulla cifra di rumore del sistema. Progettiamo l’adattamento d’impedenza, la posizione del filtro e il percorso del cavo insieme all’LNA.
- L'antenna passiva, il filtro di ingresso, LNA e i successivi RF si organizzano come un unico percorso del ricevitore.
- Antenne GNSS e moduli di ricezione attivi per un piano di frequenze definito.
- Valutazione combinata di guadagno, figura di rumore, selettività e immunità ai disturbi.
02 / TECNOLOGIA E SVILUPPO
Alimentazione, protezioni e connessioni
Un'antenna attiva richiede la separazione o combinazione controllata dell'alimentazione e del segnale RF. Consideriamo la potenza fornita tramite il cavo coassiale o un collegamento separato, nonché l'installazione meccanica prevista.
- Bias tee, disaccoppiamento e filtraggio dell'alimentazione.
- Circuiti di protezione, schermatura e feedback indesiderati.
- Connettori RF, interfacce coassiali e transizioni sul PCB.
03 / TECNOLOGIA E SVILUPPO
Test dell'assieme attivo
Oltre all'antenna, caratterizziamo il percorso dell'amplificatore. Le misurazioni utilizzano le condizioni di fornitura e integrazione concordate; i limiti sono definiti per ciascun progetto.
- Adattamento d’impedenza dell’antenna, efficienza e diagramma di radiazione.
- Guadagno, cifra di rumore, linearità e intermodulazione.
- Attenuazione del filtro e effetti del cavo di alimentazione.
TRE VIE VERSO LA GIUSTA SOLUZIONE
Sviluppare un nuovo design. Ottimizza una soluzione esistente. Personalizza i prodotti.
Ottimizzazione
Analizziamo campioni e documentazione esistenti, identifichiamo le cause delle perdite o delle prestazioni insufficienti e implementiamo modifiche mirate.
Personalizzazione del prodotto
Valutiamo una soluzione Sevskiy esistente e ne adattiamo la sintonizzazione della frequenza, i connettori o l'installazione. Possiamo intraprendere la produzione in serie su richiesta.
IL NOSTRO APPROCCIO
Dai requisiti a un progetto testato.
- 01
Requisiti e interfacce
Chiariamo il piano delle frequenze, lo spazio disponibile, l'ambiente meccanico, l'alimentazione, i collegamenti e i criteri di test. Nella valutazione sono inclusi i dati CAD, gli schemi e le misurazioni esistenti.
- 02
Progettazione e simulazione
Confrontiamo concetti adatti, progettiamo il circuito o la geometria e simuliamo strutture e transizioni elettromagnetiche critiche.
- 03
Prototipi e affinamento basato sulle misure
Costruiamo prototipi, misuriamo in condizioni definite e perfezioniamo il progetto confrontando il modello con l'assemblaggio reale.
- 04
Approvazione del progetto e produzione in serie
Documentiamo la configurazione concordata e il piano di test. Il supporto alla produzione e la produzione in serie vengono concordati secondo necessità.
I VOSTRI PRODOTTI
Tecnicamente documentato e pronto per la fase di sviluppo successiva.
Riceverete una soluzione di antenna attiva ottimizzata con interfacce elettriche e meccaniche, un concetto di alimentazione e dati di misurazione concordati. La produzione in serie può essere inclusa come ulteriore ambito di lavoro.
DOMANDE FREQUENTI
Domande tecniche su come lavorare con noi.
Un guadagno maggiore migliora sempre la ricezione?
No. Sono determinanti la cifra di rumore del sistema, la selettività e la gamma dinamica. Un guadagno eccessivo può sovraccaricare gli stadi successivi; l’amplificazione successiva non può compensare le perdite prima del primo LNA.
È possibile personalizzare un'antenna attiva di produzione?
Sì. Valutiamo la sintonia di frequenza, il filtraggio, il guadagno, l'alimentazione, i cavi, i connettori e il lavoro di integrazione richiesto.
COME PUNTO DI PARTENZA
Esplora il gruppo di prodotti pertinente →I TUOI REQUISITI RF
Sviluppiamo insieme la soluzione d’antenna e RF più adatta.
Collaboriamo con voi per determinare se un nuovo design, un'ottimizzazione o una personalizzazione del prodotto è l'approccio giusto.
