Antennen / PDF-Katalog: Seite 28.

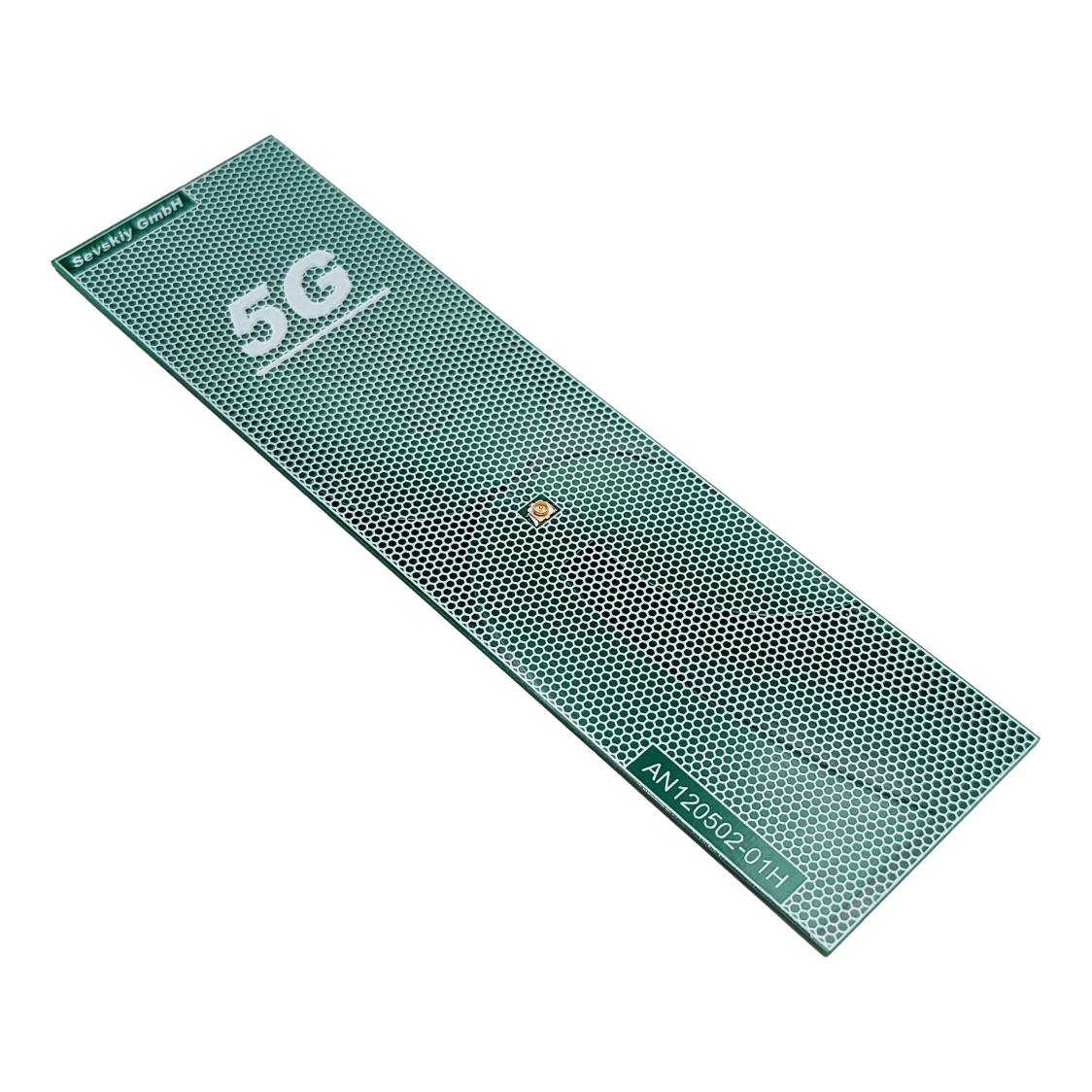

Breitband-UWB-Dipol
AN120502-01H
Planare Breitband-PCB-Antenne für den Einbau in Multistandard-Geräte. Die beiden spezifizierten Bereiche reichen von 700 bis 960 MHz und von 1,427 bis 8 GHz.
Es erfolgt keine Bestellung auf dieser Website. DigiKey öffnet als externer Shop.
TECHNISCHE EINORDNUNG
Daten für die Auswahl.
Die hier genannten Frequenzbereiche entsprechen dem verlinkten Datenblatt dieser konkreten Teilenummer. Der PDF-Katalog bietet ergänzend einen Überblick über die Produktfamilie.
- Herstellerteilenummer
- AN120502-01H
- Produktfamilie
- AN120502
- Frequenz / Funktion
- 700–960 MHz · 1,427–8 GHz
- Funkstandards (Familie)
- Mobilfunk 2G–5G, WLAN 2,4 / 5 / 6 und Bluetooth, ISM- und SRD-Bänder (LoRa, Sigfox), GNSS
- Abmessungen (Familie)
- 145,0 × 40,7 × 0,8 mm
Passt die Variante zu Ihrem System?
Wir prüfen Einbauumgebung, Anschluss und gewünschte HF-Leistung und besprechen Anpassungen mit Ihnen.
Produktanfrage senden ↗PDF-KATALOG
